Como usar um multímetro digital

Quando você tem problemas com a tomada de casa com falhas ou nenhuma energia sendo entregue dela, saber como usar um multímetro digital pode ser a solução de seus problemas. Entretanto, para que você não queime o seu novo multímetro é importante saber como o mesmo funciona.

• Como usar LED do celular para notificações [Android e iPhone]
• Como usar duas contas diferentes no WhatsApp Web

Como usar um multímetro digital

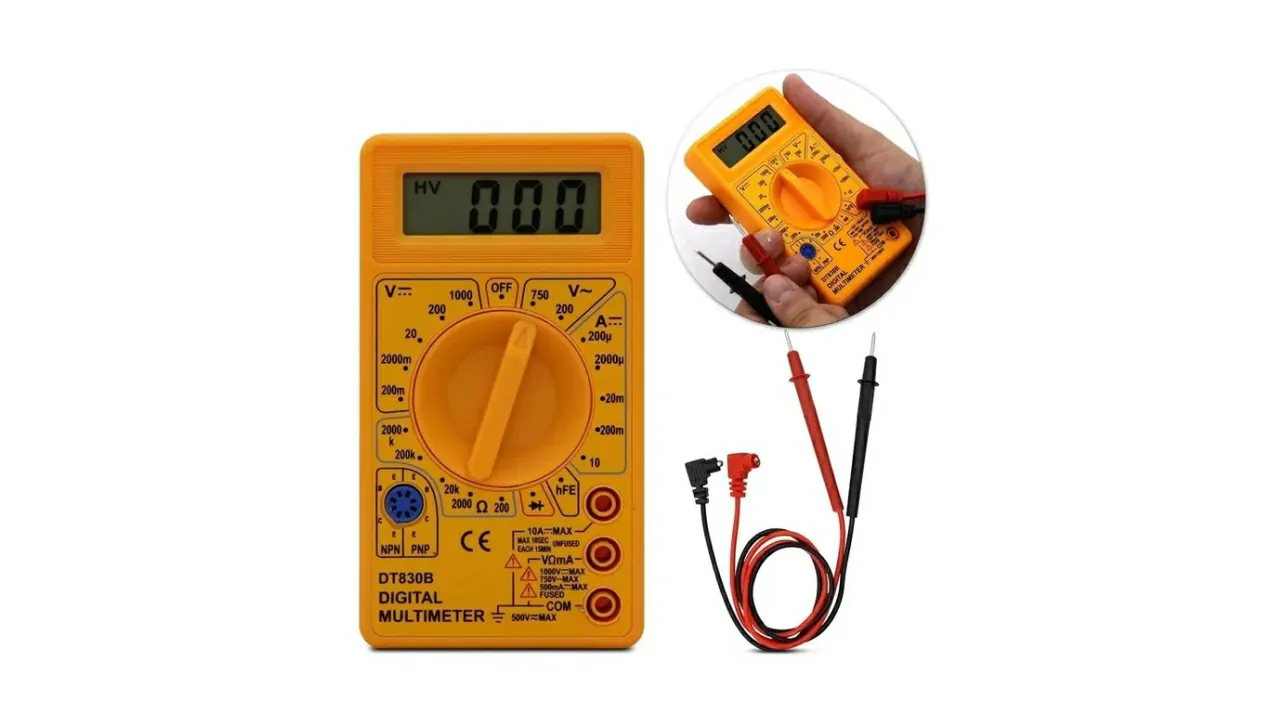

Antes de saber como usar um multímetro digital vamos entender o que há nele que o torna tão útil em uma casa. Um multímetro digital possui a capacidade de medir as grandezas elétricas, e sua utilização é essencial para saber se o componente elétrico está funcionando adequadamente.

Não só isso, o multímetro digital também é capaz de avaliar a quantidade da “tensão” que está passando em determinado ponto, sendo eles em “110 V” ou “220V”.

Agora que você sabe o que é o multímetro digital, podemos aprender a como usar um multímetro digital. Mas, como possui diferentes multímetros e necessidades de medição, vamos aprender como cada uma delas podem ser uteis na manutenção da sua residência ou eletrônicos, mas ainda assim devemos conhecer como funciona os cabos de medição.

Os cabos de medição, que são chamados de pontas de prova possuem um papel fundamental para a medição das grandezas elétricas com um multímetro digital. Cada cor representa uma polaridade, sendo o vermelho o positivo (+) e o preto o negativo (-).

Agora, encaixe o fio nos bornes do multimetro digital e escolha a grandeza elétrica que deseja medir, sendo as principais:

• Tensão Elétrica (volts) disponível para corrente contínua e alternada.
• Resistência elétrica (ohms).
• Corrente Elétrica (amperes) em corrente contínua.

Acima você pode reparar que existem duas medições de uma grandeza elétrica, contínua e alternada. A contínua (|:) a opção que possui polaridade fixa, ou seja, vermelho é o positivo (+) e preto o negativo (-).

A alternada (~) não possuí uma polaridade fixa, mas ambas as polaridades passam em um único fio numa velocidade tão grande que não é visível aos olhos humanos.

Como usar um multímetro digital para tensão alternada (Tomadas e chuveiros)

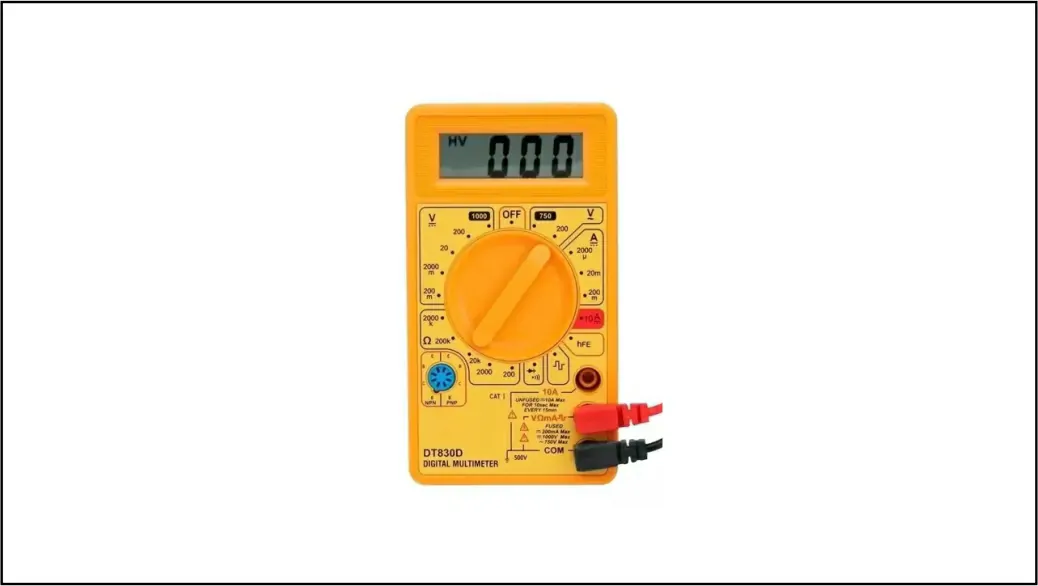

1. Conecte as pontas de prova no multímetro de acordo com a imagem abaixo.

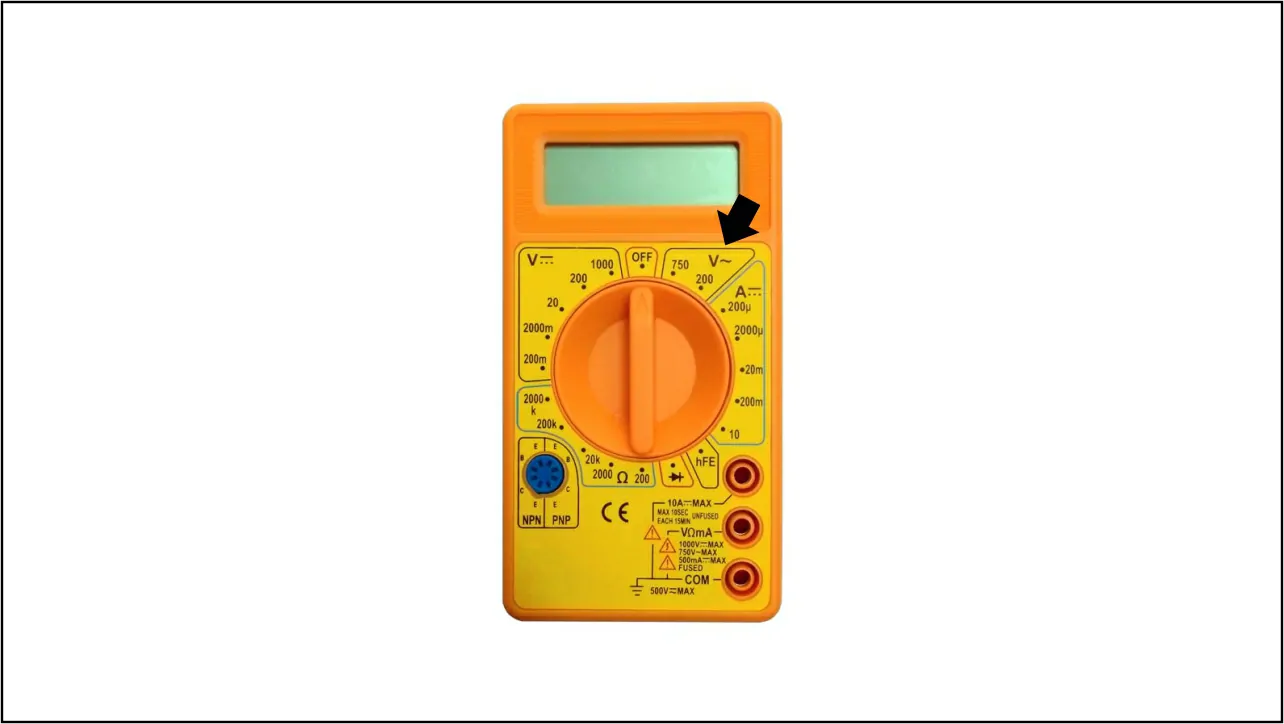

2. Coloque o ponteiro do multímetro no ponto indicado como “200V ou 750V”. O valor mais alto é mais indicado quando você não tem certeza se a tensão escolhida é 110V ou 220V.



3. Agora, insira as pontas de prova nos fios ou entradas da tomada para verificar a tensão que será exibida na tela do multímetro digital. Muito cuidado para não colocar seus dedos em contato com a parte metálica do multímetro para que não tome um choque elétrico.

Como usar um multímetro digital para tensão contínua (Pilhas, baterias e eletrônicos)

1. Insira as pontas de prova vermelha e preta no multímetro conforme a imagem abaixo.

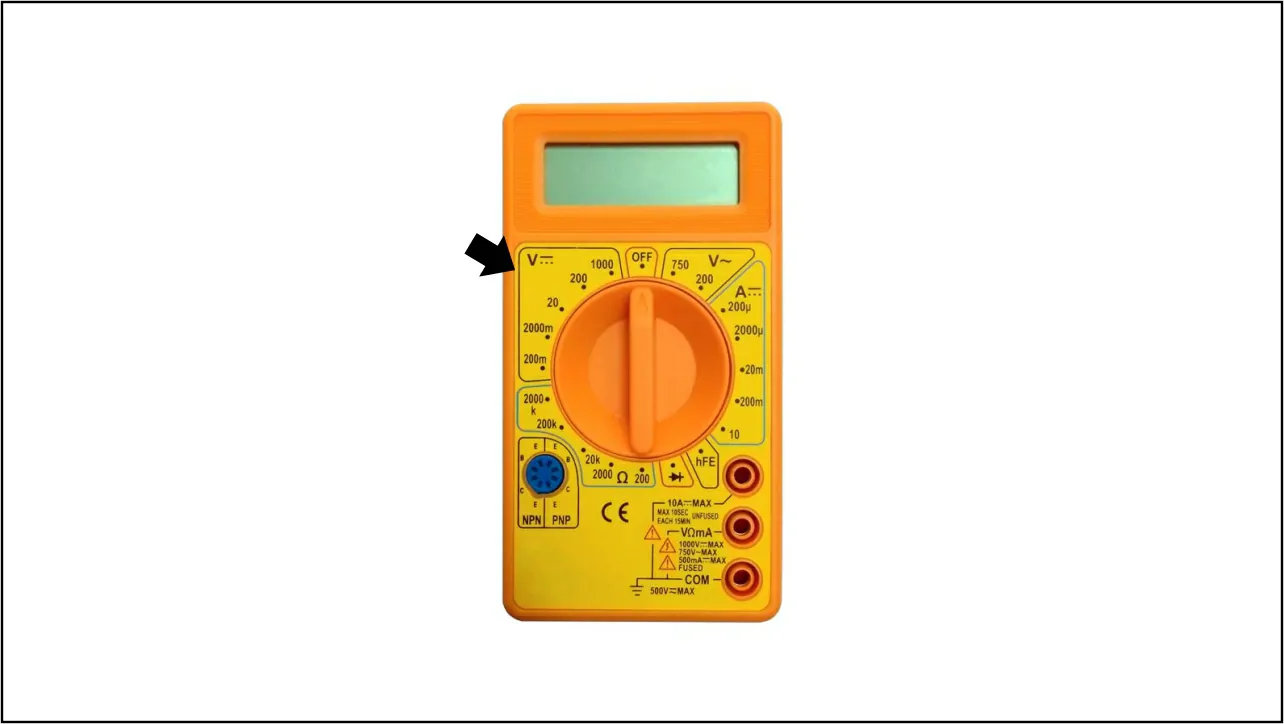

2. Rode a chave do centro do multímetro de modo a seta na escala de medição de tensão continua.



3. Insira as pontas de prova na bateria ou eletrônicos respeitando a polaridades positiva e negativa do multímetro digital. Caso você coloque as pontas invertidas não acontecerá nada de mais, mas a medição será exibida no modo negativo.

Como usar um multímetro digital para corrente elétrica

1. Conecte as pontas de provas com o vermelho em “10A(|:)” e o preto em (COM).

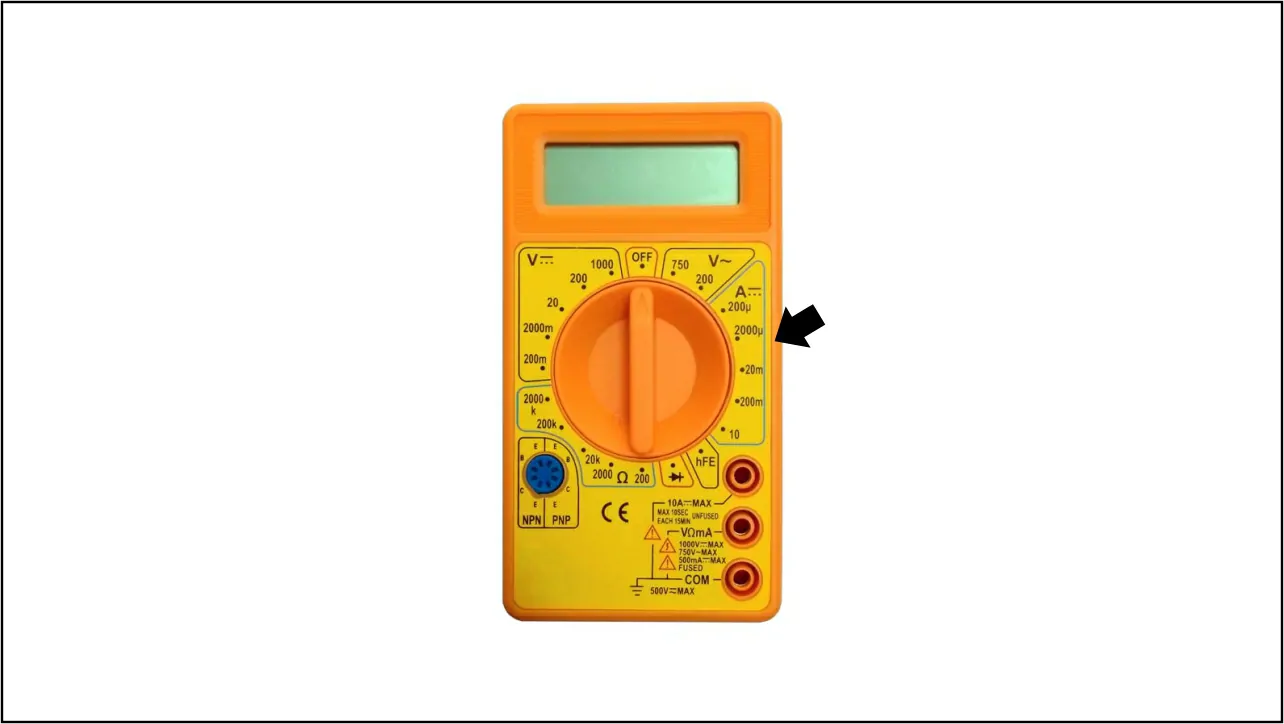

2. Gire a chave do centro de modo a posicionar a seta em amperes (A |:).



3. Deixe a ponta vermelha conectada ao fio ou a parte positiva do componente.
4. O fio preto deve ser inserido no aterramento ou parte que tenha contado direto com o solo que seja igual a 0V.
5. Pronto, agora você conseguiu registrar a corrente do da fiação ou componente.
